產品型號：ZSQN
公稱通徑：DN20~200mm
公稱壓力：PN1.0～6.4MPa
連接方式：法蘭
閥體材料：鑄鐵、碳鋼、不銹鋼
適用介質：水、蒸汽、油品、酸堿等
適用溫度：軟密封F（四氟乙烯）≤180℃，硬密封≤450℃。
驅動方式：氣動
產品概述
活塞式氣動三通切斷閥, 由ZS型彈簧活塞式執行機構和切斷閥組成，體積和重量輕小，切斷迅速可靠，許用壓差大。是自控系統執行元件，它接受二位調節儀表，PC程控機以及電控"ON-OFF"開關量信號，切斷、開啟或改變介質流向，實現對工藝參數二位式控制，適用于工藝管道緊急切斷和放空用自動保護聯鎖系統等場所。本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。

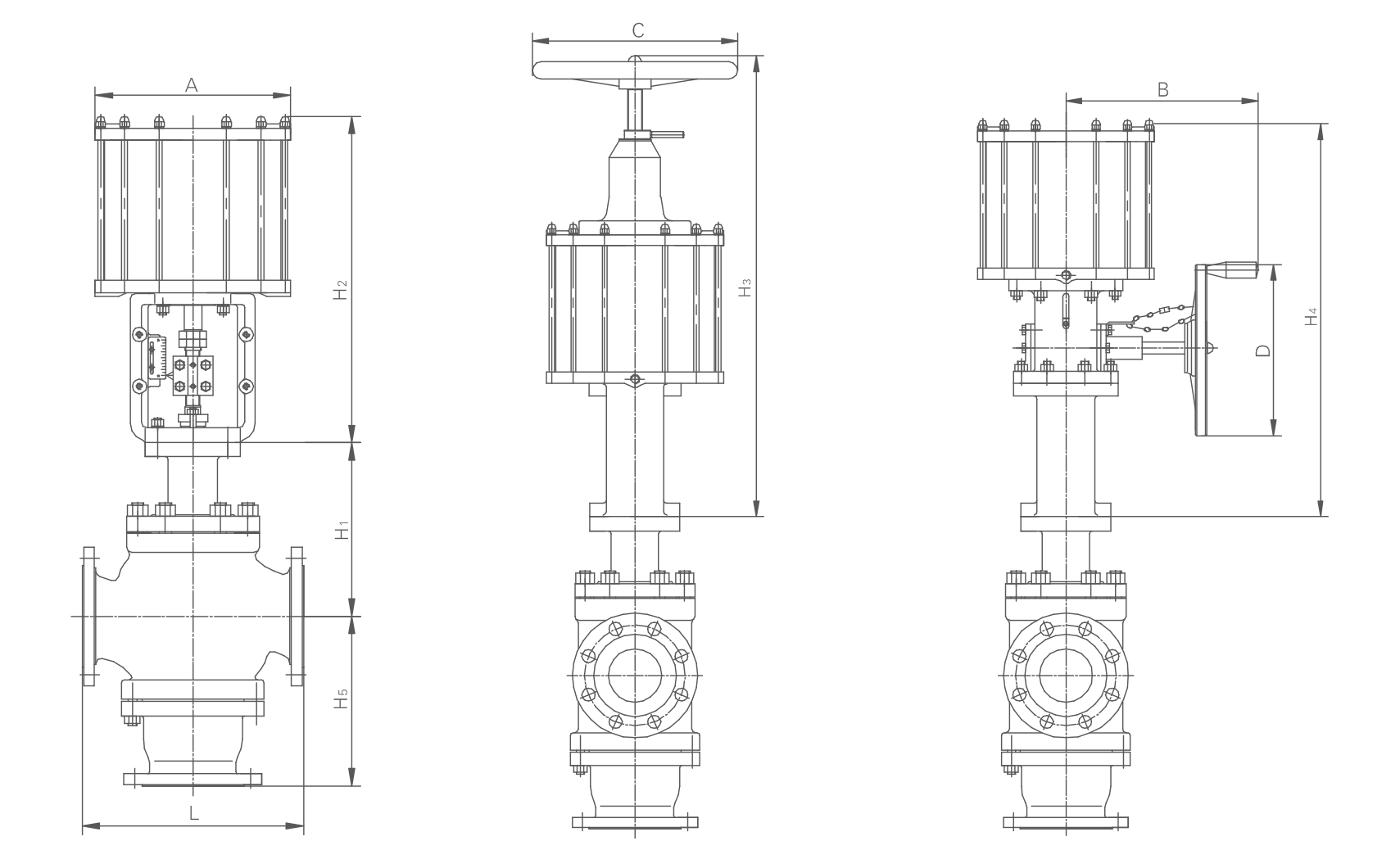

主要連接尺寸
|
公稱通徑 DN(mm) |
L | A | H | H1 | 重量(Kg) |
信號接頭 內螺紋 |
| 20 | 150 | 130 | 92 | 310 | 10 | M10×1 |
| 25 | 160 | 130 | 92 | 310 | 12 | |
| 32 | 180 | 130 | 93 | 310 | 15 | |
| 40 | 200 | 150 | 105 | 370 | 18 | |
| 50 | 230 | 150 | 108 | 380 | 25 | |
| 65 | 290 | 210 | 120 | 400 | 30 | |
| 80 | 310 | 210 | 125 | 410 | 40 | |
| 100 | 350 | 210 | 135 | 425 | 60 |
